在精密钣金加工领域，折弯设备的核心评价指标已经从单纯的公称压力和折弯长度，逐渐扩展至运动控制精度、定位重复性、传动效率、动态响应以及工艺稳定性。尤其对于薄板、精密钣金、小型结构件和多品种柔性生产，设备驱动系统的响应特性会直接影响生产节拍与加工一致性。

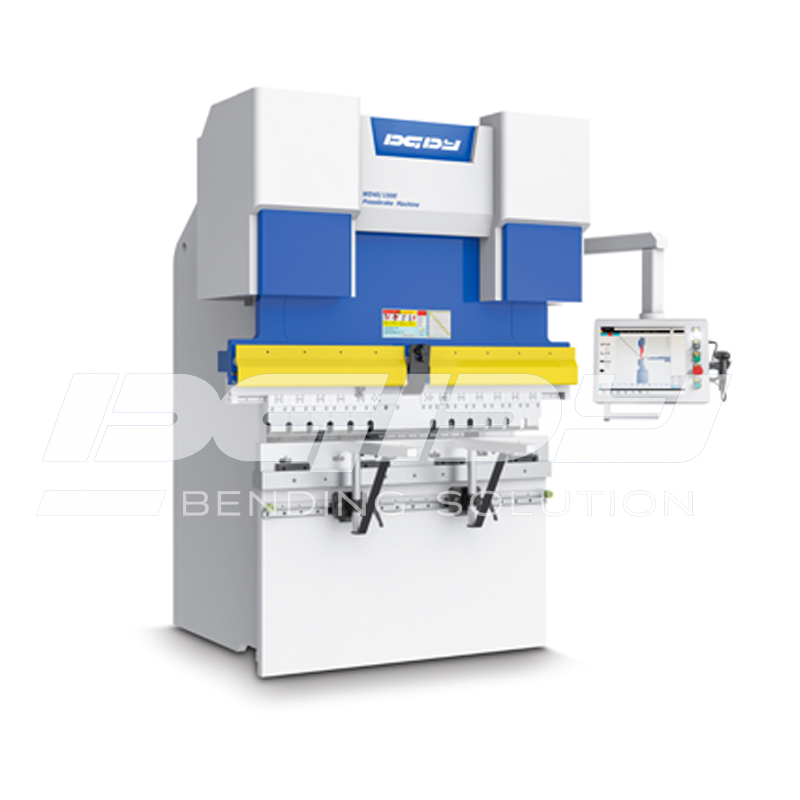

纯电伺服折弯机采用伺服电机作为主要动力源，通过机械传动机构将旋转运动转换为滑块的直线运动，并利用数控系统、位置反馈装置和多轴伺服控制实现折弯过程的闭环控制。

与传统液压驱动方案相比，纯电伺服折弯机取消了以液压系统作为主要滑块动力源的传动方式，其技术重点转向伺服电机控制、机械传动精度、同步传动以及运动轨迹控制。

一、纯电伺服折弯机的动力传递链

纯电伺服折弯机的基本动力传递过程可以表示为：

数控系统 → 伺服驱动器 → 伺服电机 → 减速/同步机构 → 机械传动机构 → 滑块 → 模具 → 板材

数控系统首先根据工件程序计算滑块位置、速度和运动轨迹。

伺服驱动器接收控制指令后，对电机的转速、转矩和位置进行控制。

伺服电机输出动力后，通过机械传动机构将旋转运动转换成滑块的直线运动。

在这一过程中，机械传动机构的刚度、间隙、摩擦以及同步性能都会影响最终的运动精度。

因此，纯电伺服折弯机的精度不能简单理解为“伺服电机精度”，而是一个由控制系统、传动系统、机架结构和位置反馈系统共同构成的系统性指标。

二、伺服电机为什么适合用于折弯设备？

伺服电机与普通异步电机的主要区别，在于其具备较强的位置和速度控制能力。

折弯机工作过程中，滑块并不是以单一速度完成整个行程。

典型运动过程包括：

快速接近 → 减速 → 工件接触 → 折弯成型 → 保持/定位 → 回程。

不同阶段对速度和位置控制的要求不同。

在快速接近阶段，需要较高的运动速度；

接近板材后，需要降低运动速度；

进入成型区域后，需要保持稳定的运动状态；

达到目标位置后，需要准确停止。

伺服控制系统可以按照预设运动曲线对电机进行动态调节，从而使滑块运动更加符合实际折弯工艺。

三、机械传动系统是纯电伺服折弯机的关键

由于动力最终需要通过机械机构传递至滑块，因此机械传动系统是纯电伺服折弯机的重要组成部分。

传动系统需要同时满足：

• 足够的传动刚度

• 较低的机械间隙

• 稳定的同步性能

• 良好的重复定位能力

• 长期运行可靠性

在折弯载荷作用下，传动部件会受到较大的轴向力和反向载荷。

如果机械传动机构存在明显间隙，当滑块受到负载后，理论位置与实际位置之间可能出现偏差。

因此，在设计纯电伺服折弯机时，除了选择合适的伺服电机，还需要对传动机构的刚性、连接方式、支撑结构和负载能力进行综合设计。

四、折弯精度并不等于定位精度

这是理解折弯设备时非常重要的一点。

假设滑块可以准确到达设定位置，并不意味着最终工件一定能够获得相同的折弯角度。

因为折弯过程还受到材料和机械结构的影响。

例如：

材料回弹

金属板材在塑性变形过程中同时存在弹性变形。

卸载后，弹性变形恢复会导致折弯角度发生变化。

不同材料的屈服强度、弹性模量以及加工硬化特性不同，因此回弹程度也不同。

板厚偏差

实际板材厚度并不是绝对恒定。

同一批板材如果存在一定厚度波动，在相同模具和压力条件下，最终折弯状态也可能产生变化。

模具磨损

模具长期使用后，工作区域尺寸可能发生变化，从而影响折弯结果。

因此，高精度折弯需要从设备精度 + 材料特性 + 模具参数 + 工艺补偿多个方面进行控制。

五、纯电伺服折弯机的角度控制逻辑

在实际加工中，折弯角度并不是简单按照几何关系确定。

数控系统通常需要根据：

• 板材厚度

• 材料参数

• 模具V槽宽度

• 折弯长度

• 折弯方式

• 目标角度

对折弯深度进行计算。

例如采用空气折弯时，板材最终角度与压入深度、模具开口以及材料回弹存在对应关系。

因此，数控系统需要建立合理的折弯参数模型。

对于重复加工产品，可以通过试折得到实际工艺数据，并将补偿参数写入程序，从而减少重复调试工作。

六、后挡料系统对工件尺寸精度的影响

折弯机的前后方向尺寸主要由后挡料系统确定。

后挡料通常由多个伺服轴组成，根据工件结构实现不同方向的位置调整。

例如：

• X轴控制前后定位

• R轴控制上下位置

• Z轴控制左右位置

具体轴数和配置根据设备型号不同而有所区别。

对于复杂钣金件，多轴后挡料可以根据不同折弯边的位置进行程序化调整。

因此，评价后挡料系统时，不仅需要关注最大行程，还需要关注：

定位精度、重复定位精度、运行刚性以及多轴联动能力。

七、纯电伺服折弯机为什么适合精密钣金？

精密钣金通常具有以下特点：

• 板材较薄

• 工件尺寸较小

• 折弯数量较多

• 换型频繁

• 产品批量差异较大

这类生产模式要求设备具有较好的程序调用和运动控制能力。

纯电伺服折弯机可以通过数控程序快速切换不同工件参数，同时利用伺服驱动实现滑块和后挡料的精确运动。

因此，在电子设备外壳、仪器结构件、机箱机柜等产品加工中具有较好的适用性。

八、纯电伺服折弯机如何计算折弯能力？

设备选型时，不能只根据“常用板厚”判断设备规格。

折弯力通常与以下参数有关：

材料抗拉强度、板厚、折弯长度、下模开口以及折弯方式。

以空气折弯为例，工程计算中通常会根据具体设备和工艺采用相应的折弯力计算公式。

因此，在设备选型阶段，建议提供：

• 材料类型

• 最大板厚

• 最大折弯长度

• 常用板厚

• 最小折弯边

• 产品图纸

由设备厂家结合实际工艺计算所需折弯力和设备规格。

九、纯电伺服折弯机的典型应用

从工艺特征来看，纯电伺服折弯机比较适合：

• 精密钣金

• 电子设备外壳

• 机箱机柜

• 小型结构件

• 薄板零件

• 多品种柔性生产

对于大型、中厚板以及高公称压力加工，则需要根据实际工件参数判断是否适合纯电驱动方案。

十、纯电伺服折弯机选型的核心参数

企业选购设备时，建议至少确认以下参数：

最大折弯长度

决定设备能够覆盖的工件尺寸。

公称压力

决定设备能够完成的最大折弯能力。

最大行程

影响复杂工件和模具组合的适应范围。

开口高度

影响模具安装以及深箱型工件加工能力。

喉口深度

决定设备对不同工件结构的适应能力。

后挡料轴数

影响复杂工件的定位能力。

伺服系统参数

包括电机功率、控制响应和传动方式等。

数控系统功能

包括程序编辑、折弯计算、图形模拟和多轴控制等。

十一、纯电伺服折弯机的技术发展方向

随着钣金加工数字化程度提高，纯电伺服折弯机将逐步与自动编程、三维建模、在线测量以及生产管理系统结合。

设备未来的技术重点不仅是提高单次运动速度，还包括：

加工程序自动生成 → 工艺参数调用 → 自动定位 → 折弯执行 → 在线检测 → 数据反馈。

这意味着折弯设备将逐渐从单机加工设备向数字化钣金加工单元发展。
