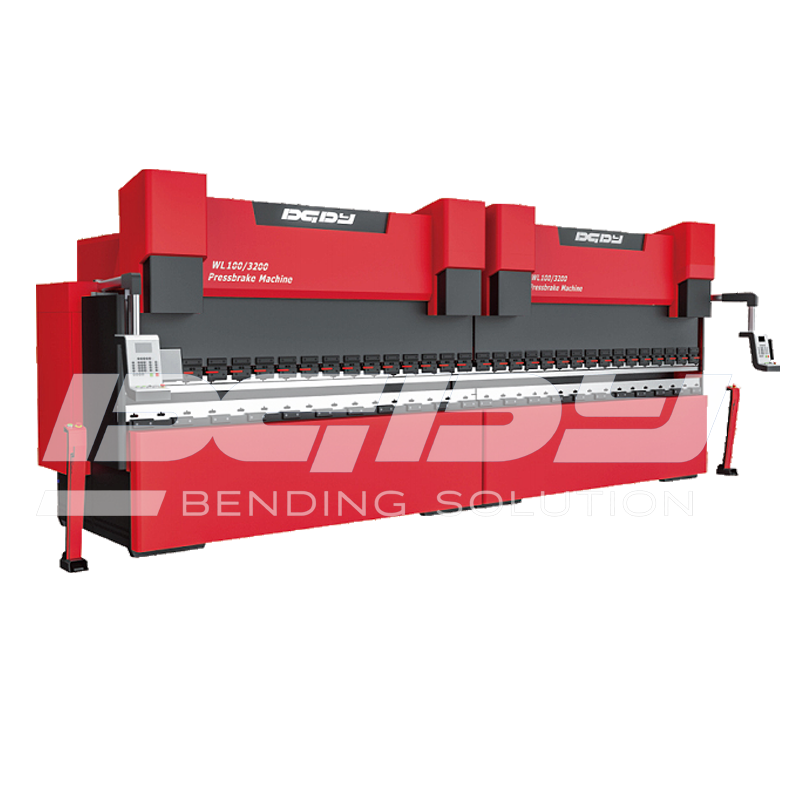

对于中厚板、大尺寸板材以及高折弯力钣金件，折弯设备需要同时具备较大的承载能力和稳定的运动控制性能。电液伺服折弯机通过伺服控制技术与液压传动系统结合，在保持液压系统大负载传动能力的基础上，对滑块位置、速度以及左右同步进行闭环控制。
电液伺服折弯机的技术水平并不单纯取决于液压系统压力，而是由机架结构、液压回路、伺服控制、位置反馈、同步控制、后挡料以及补偿系统共同决定。
对于长尺寸、大吨位折弯设备而言，这些系统之间的匹配关系直接影响设备长期运行状态下的加工一致性。
典型电液伺服折弯机主要由以下系统组成：
机架系统
滑块系统
工作台
左右液压缸
液压控制系统
伺服动力系统
数控系统
光栅尺位置检测系统
后挡料系统
模具系统
补偿系统
安全防护系统
其中：
液压系统负责动力传递；
伺服系统负责动力调节；
数控系统负责运动控制；
位置检测系统负责反馈实际位置。
多个系统形成闭环控制结构。
设备启动后，数控系统读取加工程序，并根据设定参数计算滑块运动轨迹。
伺服系统根据控制指令调节液压动力输出。
液压油进入左右液压缸，推动滑块完成上下运动。
安装在设备两侧的位置检测装置实时检测滑块实际位置。
控制系统将实际位置与目标位置进行比较，并根据偏差调整左右执行机构。
基本控制逻辑为：
目标位置 → 执行 → 位置检测 → 偏差计算 → 修正 → 再检测。
这种闭环控制方式是电液伺服同步折弯的重要基础。
假设设备折弯长度为数米，滑块两侧分别由液压缸驱动。
如果两侧下降速度或位置存在偏差，滑块就可能产生一定角度的倾斜。
这种倾斜会直接影响工件左右两侧的折弯角度。
因此，长尺寸电液折弯机必须对左右两侧进行同步控制。
位置检测装置实时采集两侧位置数据。
控制系统根据反馈结果调节液压系统，使左右两侧保持相对一致的运动状态。
这也是电液伺服折弯机与传统单纯液压控制方案的重要区别之一。
电液折弯机的液压系统主要承担动力传递任务。
其性能涉及：
系统压力
流量控制
阀组响应
液压缸结构
管路设计
油液状态
密封性能
其中，液压阀的响应特性会影响滑块速度变化。
在快速下行、减速和低速成型阶段，液压系统需要保持相对稳定的流量控制。
如果系统响应存在较大波动，就可能影响滑块运动平稳性。
因此，电液折弯机设计时，需要将液压系统与数控系统的控制逻辑进行匹配。
在高负载折弯过程中，机架、滑块和工作台都会承受较大的载荷。
任何结构件在受力状态下都会产生一定程度的弹性变形。
对于短尺寸设备，这种变形的影响相对容易控制。
但当折弯长度增加后，结构挠度对加工角度一致性的影响会更加明显。
因此，大型电液折弯机的机架设计通常需要综合考虑：
材料强度
结构尺寸
受力路径
焊接结构
应力处理
有限元分析
工作台刚性
合理的结构设计是后续精度控制的基础。
以长尺寸折弯为例。
当滑块向下施加折弯力时，滑块和工作台会产生一定程度的弹性变形。
从侧面观察，理论上的平行状态可能变成轻微的弧形。
这就是折弯设备中的典型挠度现象。
如果不进行补偿，那么：
工件中部的折弯角度与两端可能存在差异。
因此，大长度电液折弯机通常需要设置挠度补偿系统。
补偿系统的核心思想，是预先对工作台或相关受力结构进行一定的反向补偿。
在没有负载时，工作台形成预定的补偿状态。
当设备加载后，结构发生弹性变形。
两种变形相互抵消，使实际工作区域更加接近理论加工平面。
根据结构不同，设备可以采用不同形式的补偿方案。
常见思路包括：
机械式补偿
液压式补偿
数控自动补偿
对于不同长度和吨位的设备，需要根据实际结构和加工需求确定补偿方式。
即使设备本身具有较高的位置控制精度，工件角度仍然会受到材料回弹影响。
例如：
钢板在折弯过程中发生塑性变形；
卸载后材料内部的弹性变形恢复；
最终角度因此发生变化。
不同材料的回弹量不同。
不同板厚的回弹特性也不同。
因此，实际加工通常需要根据材料和工艺进行角度补偿。
数控系统可以通过建立材料、厚度、模具和折弯参数之间的对应关系，对滑块最终位置进行修正。
电液折弯机选型中，一个核心问题就是公称压力。
折弯力并不是简单由板厚决定。
主要影响因素包括：
材料抗拉强度、板材厚度、折弯长度、下模开口以及折弯方式。
同样厚度的不同材料，其所需折弯力可能不同。
同样的材料和厚度，在不同V槽宽度下，折弯力也会发生变化。
因此，设备选型应根据实际工件进行计算。
尤其对于长尺寸折弯，还需要考虑设备在实际工作长度上的受力分布。
折弯设备的角度控制和尺寸控制属于两个不同维度。
滑块控制主要影响折弯角度。
后挡料系统则主要影响工件定位尺寸。
因此，一台折弯机即使角度控制能力较好，如果后挡料定位不稳定，工件的边长尺寸仍然可能产生偏差。
现代电液伺服折弯机通常采用多轴后挡料结构。
根据工件形状，可以控制：
前后位置
上下位置
左右位置
倾斜位置
不同轴组合可以满足不同类型工件的定位需求。
从加工能力来看，电液伺服折弯机具有较宽的应用范围。
典型应用包括：
通常具有较大的板厚和折弯力需求。
大型工件对折弯长度和机架刚性具有较高要求。
涉及多道折弯和较复杂的定位尺寸。
部分结构件需要稳定的重复加工能力。
适用于不同规格板材的柔性生产。
建议按照以下顺序确定设备：
明确实际加工材料以及最大厚度。
根据最大工件尺寸确定设备长度。
根据材料、板厚、折弯长度和模具参数计算。
根据吨位和长度选择合理结构。
长尺寸设备需要重点考虑挠度补偿。
根据工件复杂程度确定。
根据编程、折弯计算和多轴控制需求进行选择。
这种选型方法比单纯按照“多少吨折弯机”进行选择更加合理。
两种设备都可以采用数控系统进行精确控制，但动力传递方式不同。
纯电伺服折弯机：
伺服电机 → 机械传动 → 滑块
电液伺服折弯机：
伺服系统 → 液压系统 → 液压缸 → 滑块
纯电伺服方案更加适合部分精密薄板和高频次加工场景。
电液伺服方案则具有较好的大负载传动能力，适用于中厚板、大尺寸和较高折弯力需求的产品。
具体选择应根据实际产品和生产工艺确定。
未来电液折弯设备的技术升级将进一步集中在：
高响应伺服控制、智能角度补偿、自动换模、自动上下料、在线检测以及数字化生产管理。
当折弯机与激光切割、自动化物流、机器人以及MES系统连接后，可以形成更加完整的钣金加工生产单元。
这类生产模式能够减少人工数据传递，使生产任务、加工程序和设备状态之间建立更加紧密的数据联系。
