在钣金加工过程中，折弯属于连接板材成型与最终结构的重要工序。不同于单纯的切割加工，折弯质量受到板材厚度、材料性能、折弯长度、模具参数、设备刚性以及运动控制等多个因素影响。
对于碳钢、不锈钢、铝板等常见金属板材，折弯设备需要在较大的工作载荷下保持运动稳定，并对滑块位置、折弯角度和后挡料位置进行有效控制。

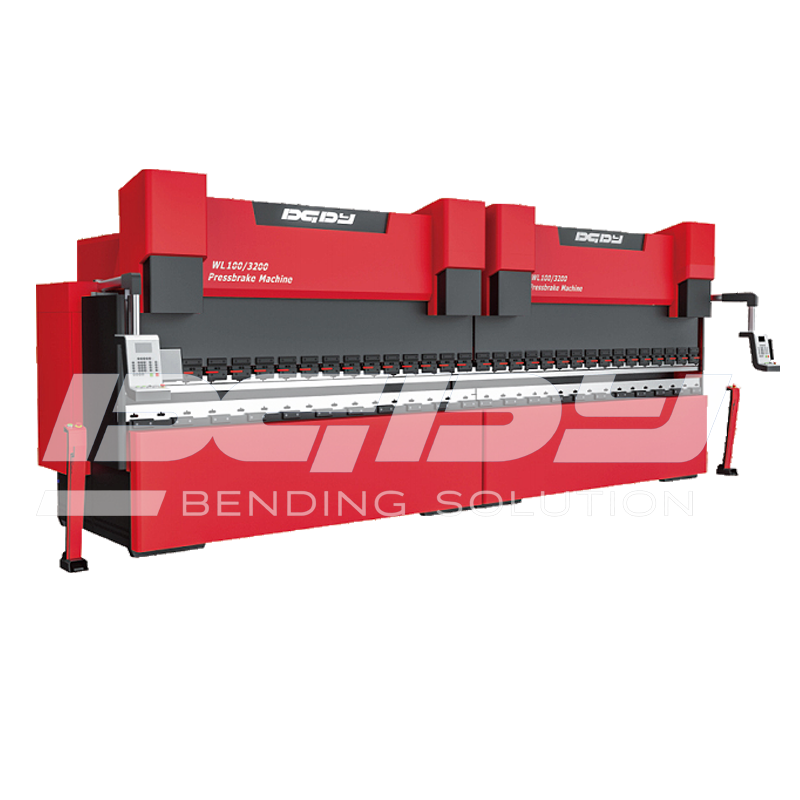

电液折弯机采用液压系统与数控系统相结合的控制方式，通过电液伺服同步技术控制左右两侧执行机构，使滑块在折弯过程中保持相对协调的运动状态。
对于常规钣金加工、多规格板材生产以及中厚板折弯，电液折弯机具有较好的工艺适应性。
电液折弯机主要由机架、滑块、工作台、液压系统、数控系统、后挡料系统以及模具系统组成。
设备工作时，数控系统根据设定的折弯程序输出控制信号。
液压系统根据控制信号调节执行机构的运动。
左右两侧液压缸共同驱动滑块上下运动。
在位移检测系统参与控制的情况下，对滑块位置进行反馈和修正。
基本过程可以概括为：
程序输入 → 后挡料定位 → 板材放置 → 滑块下行 → 加压折弯 → 保压 → 回程 → 成品取出。
不同设备的控制结构和液压系统方案可能存在差异，但核心目标都是保持折弯运动的可控性和重复性。
电液折弯机的一个重要技术特点是电液伺服同步控制。
传统液压系统主要依靠液压回路控制执行机构。
电液伺服系统则通过比例阀或伺服阀、位置检测元件和数控系统形成闭环控制。
在滑块运动过程中，系统实时获取两侧的位置状态，并根据反馈信号进行调节。
这样可以减少左右两侧运动不同步对折弯结果产生的影响。
对于较长的工件，滑块同步状态尤其重要。
如果左右两侧运动存在明显差异，可能造成：
折弯角度变化
工件尺寸偏差
模具受力不均
局部成型差异
因此，同步控制属于电液折弯机运动控制系统中的重要组成部分。
钣金折弯精度并不是由单一部件决定的。
实际加工结果通常与以下因素有关：
设备刚性 + 滑块定位 + 后挡料定位 + 模具状态 + 材料性能 + 工艺参数。
电液折弯机通过数控系统控制滑块位置和后挡料位置。
在位置反馈系统参与下，设备可以对设定位置进行检测。
当程序参数确定后，可以重复执行相同的运动轨迹。
对于批量生产的标准工件，这种程序化加工方式有利于保持加工过程的一致性。
需要说明的是，最终工件精度仍受到材料厚度公差、材料回弹、模具精度以及操作工艺等因素影响。
折弯过程中，后挡料决定板材与模具之间的位置关系。
如果后挡料定位发生变化，最终折弯尺寸也会发生变化。
因此，电液折弯机通常配备数控后挡料系统。
根据设备配置，可以实现多个方向的定位控制。
例如：
X轴控制前后位置
R轴控制高度
Z轴控制左右位置
其他辅助轴用于复杂工件定位
不同轴之间可以按照程序进行协调运动。
对于不同折弯尺寸的工件，数控系统调用对应程序后，后挡料自动移动到设定位置。
这样可以减少人工反复测量和调整的工作量。
钣金加工企业通常不会长期只生产一种规格。
同一生产周期内，可能需要加工：
机箱
机柜
门板
支架
电气箱体
工程结构件
不锈钢钣金件
这些产品对应不同的板材厚度、折弯长度和折弯角度。
电液折弯机可以通过数控系统保存不同产品的加工程序。
生产不同产品时，操作人员调用对应程序即可。
程序中可以保存：
折弯顺序、折弯角度、后挡料位置、速度参数以及相关工艺参数。
这样可以减少重复设置。
钣金生产中的材料厚度变化较大。
从薄板到中厚板，不同工件需要不同的折弯力。
电液折弯机采用液压驱动方式，可以通过液压系统产生较大的工作压力。
设备吨位可以根据实际加工需求进行配置。
例如：
薄板钣金加工可以选择相对较小的折弯力；
中厚板加工则需要根据材料、板厚和折弯长度计算所需折弯力。
实际选型过程中，可以根据V型槽宽度、材料抗拉强度、板厚以及折弯长度进行计算。
因此，电液折弯机适合具有不同板厚加工需求的钣金企业。
折弯过程中，设备需要承受较大的工作载荷。
如果机架刚性不足，在高负载状态下可能产生弹性变形。
设备变形会影响：
滑块与工作台之间的平行关系
模具受力状态
工件折弯角度
长度方向上的成型一致性
因此，电液折弯机的机架通常采用整体焊接结构，并通过焊接、消除应力、机械加工等工艺保证结构稳定性。
机架设计需要根据设备吨位和工作长度进行匹配。
对于长工作台设备，结构刚性更加重要。
液压系统是电液折弯机的动力系统之一。
其主要功能包括：
提供工作压力 → 驱动执行机构 → 控制滑块运动 → 完成折弯动作。
液压系统的响应状态会影响设备的运动过程。
合理的液压系统需要在：
压力控制
流量控制
响应速度
运动稳定性
能耗
之间进行匹配。
电液伺服控制方式能够根据加工程序调整执行机构的运动状态。
在不同折弯阶段，可以采用不同的速度和压力参数。
一个完整的折弯动作通常不是始终保持同一速度。
常见过程包括：
快速下行 → 工件接触 → 工作进给 → 加压成型 → 保压 → 回程。
快速下行阶段主要用于缩短空行程。
接近工件后降低运动速度，可以提高加工过程的可控性。
进入加压阶段后，根据材料和工艺参数完成最终成型。
因此，电液折弯机的运动控制并不是单纯追求滑块速度，而是根据不同加工阶段进行合理控制。
金属板材在折弯过程中会发生塑性变形和弹性变形。
当外部载荷解除后，弹性变形恢复，导致工件实际角度发生变化。
这种现象称为折弯回弹。
不同材料的回弹特性不同。
例如不锈钢、碳钢和铝板的折弯参数不能完全采用相同设置。
因此，电液折弯机进行不同材料加工时，需要根据实际材料和板厚建立对应的工艺参数。
对于批量产品，可以通过试折获得角度补偿数据。
再将补偿参数应用于后续加工程序。
电液折弯机具有较广的钣金加工适应范围。
常见应用包括：
用于侧板、门板以及箱体结构件折弯。
用于电控柜、配电柜以及相关金属结构件加工。
适用于不锈钢板材的多规格折弯加工。
用于部分结构件和覆盖件成型。
用于门板、框架等金属板材加工。
用于外壳及内部结构件加工。
具体设备规格需要根据产品材料、板厚和最大折弯长度确定。
两种设备的驱动方式不同。
电液折弯机主要通过液压系统驱动滑块运动，并通过电液伺服系统进行同步和位置控制。
纯电伺服折弯机则采用伺服电机及机械传动结构完成主要运动。
实际选择时需要考虑：
板材厚度
折弯长度
设备吨位
产品结构
加工节拍
能耗要求
使用频率
维护条件
如果企业以常规钣金、中厚板和多规格产品加工为主，可以重点评估电液折弯机。
如果产品以薄板、高频次加工和较高自动化需求为主，则可以进一步比较纯电伺服折弯设备。
选型不能只看“多少吨”。
建议至少提供以下参数：
1. 最大板厚
确定折弯力范围。
2. 最大折弯长度
确定设备工作长度。
3. 材料类型
不同材料对应不同折弯力。
4. 最大工件尺寸
确定后挡料及工作区域。
5. 折弯数量
影响数控系统和后挡料配置。
6. 产品批量
影响自动化程度的选择。
7. 模具类型
影响实际折弯能力。
根据这些参数，可以进一步确定设备规格、液压系统配置、数控系统以及后挡料轴数。
在自动化钣金生产中，电液折弯机可以作为独立加工设备，也可以与其他设备进行组合。
例如：
激光切割 → 自动分拣 → 折弯 → 焊接 → 装配
如果增加机器人上下料，还可以进一步减少人工搬运。
对于多品种生产，可以将不同产品的加工程序进行统一管理。
通过与MES等生产管理系统连接，可以逐步实现生产任务、加工程序和设备之间的信息关联。
为了保持设备长期运行状态，日常维护需要关注：
检查油液状态、管路以及相关液压元件。
保持润滑和清洁。
检查模具磨损及安装状态。
检查定位机构运动状态。
定期检查程序和参数。
关注长期高负载运行后的结构状态。
规范的维护能够降低设备异常停机的概率。
从实际生产角度来看，电液折弯机的作用主要体现在以下几个方面：
一是运动控制。
通过电液伺服系统控制滑块运动和同步状态。
二是定位控制。
通过数控后挡料系统确定板材加工位置。
三是材料适应。
通过不同吨位和模具配置适应不同板厚及材料。
四是程序化加工。
不同产品可以建立对应加工程序。
五是多工序加工。
可以按照程序完成连续多道折弯。
六是生产稳定性。
通过机架结构、液压系统、数控系统和定位系统之间的协同，提高加工过程的可控程度。
