1. 大板可一人操作
2. 折制产品无压痕
3. 折制不同板厚工件，不需要更换模具
4. 盒型工件保证的是内空尺寸
5. 折制负角，拍平可同一模具完成

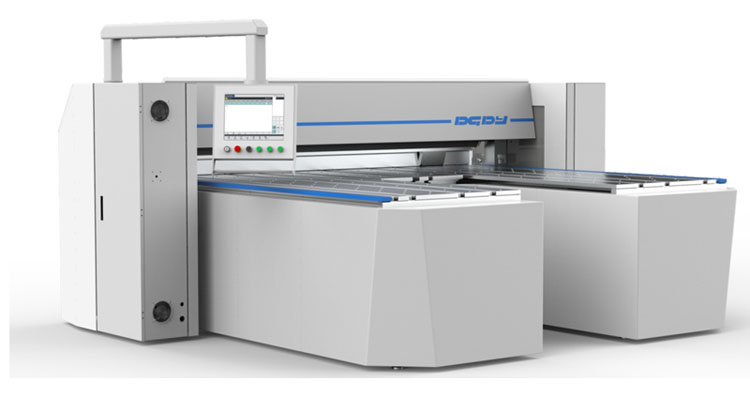

数控折边机是对所折制的工件，压紧一条折弯边，再对另一条折弯边施加外力使其成型的设备，因其独特的加工方式，
该机有以下特点。
1. 大板可一人操作。
2. 折制产品无压痕。
3. 折制不同板厚工件，不需要更换模具。
4. 盒型工件保证的是内空尺寸。
5. 折制负角，拍平可同一模具完成。

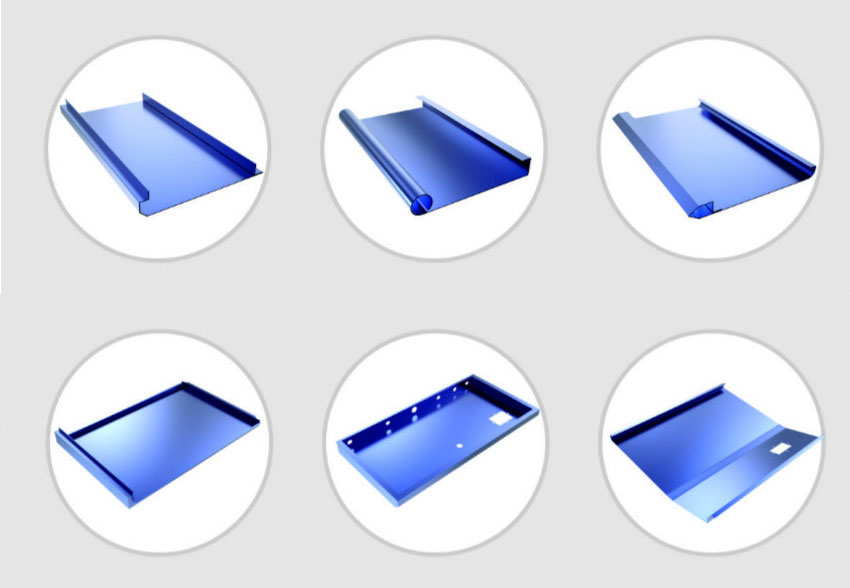

图形样品

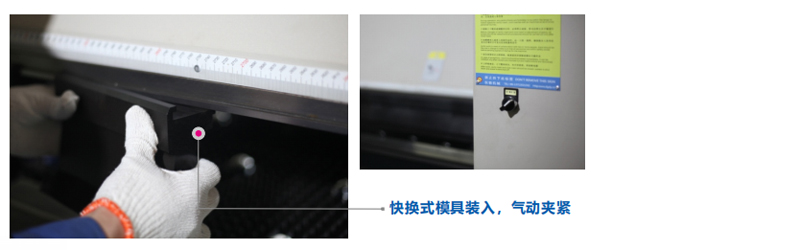

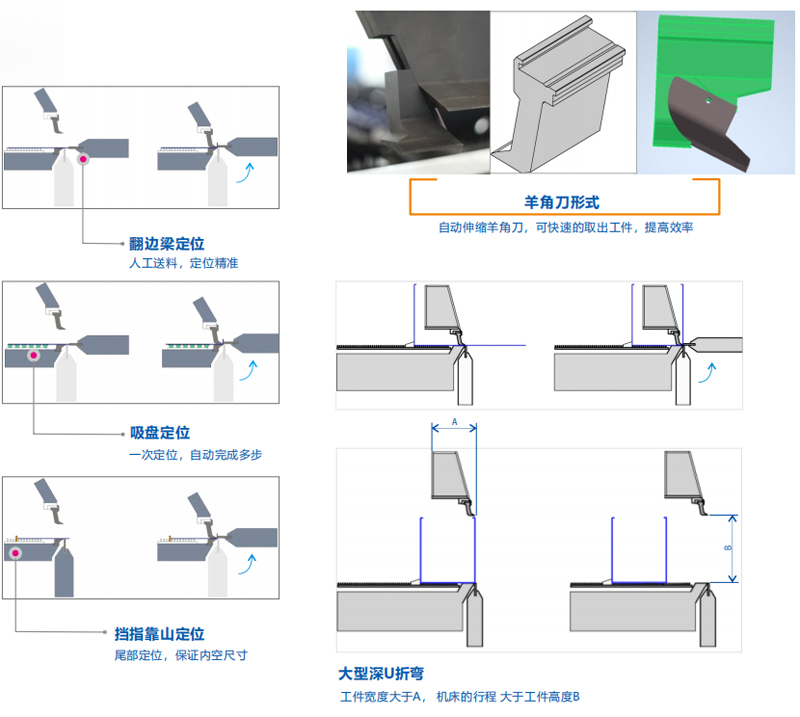

锁模方式
| 参数名称 | 单位 | 型 号 | |||||||||
| TBO25 | TBO32 | TBO41 | TBJ25 | TBJ32 | TBJ41 | TBU25 | TBU32 | TBU41 | |||
| 加工板厚（碳钢） | mm | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| 加工板厚（不锈钢） | mm | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | |
| 加工角度范围 | ° | 45-180 | 45-180 | 45-180 | 45-180 | 45-180 | 45-180 | ±45 | ±45 | ±45 | |
| 最大加工长度 | mm | 2500 | 3200 | 4100 | 2500 | 3200 | 4100 | 2500 | 3200 | 4100 | |
| 后定位长度 | mm | 2500 | 3200 | 4100 | 2500 | 3200 | 4100 | 2500 | 3200 | 4100 | |
| 开口高度 | mm | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | |
| 模具高度 | mm | 125 | 125 | 125 | 125 | 125 | 125 | 125 | 125 | 125 | |

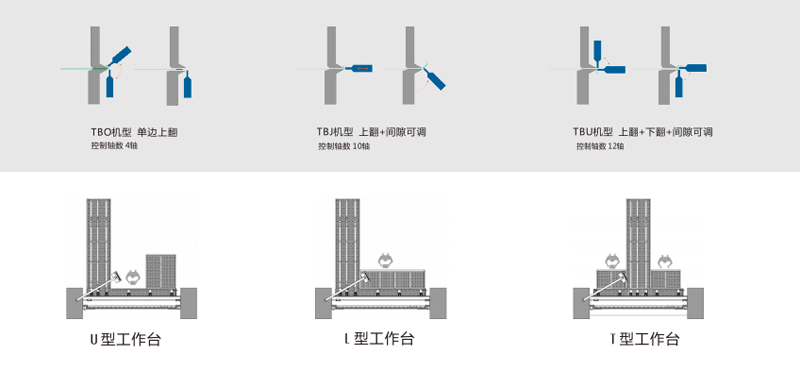

| 控制轴数 | mm | 4 | 4 | 6 | 10 | 10 | 10 | 12 | 12 | 12 | |
| 压料速度 | mm/s | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | |
| 折弯速度 | °/s | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | |
| 机床能耗 | Kw | 3.5 | 5.5 | 6.5 | 6.5 | 6.5 | 7.5 | 7 | 7 | 8 | |
| 外形尺寸 | 长 | mm | 3100 | 3800 | 5300 | 3100 | 3800 | 5300 | 3100 | 3800 | 5300 |
| 宽 | mm | 3700 | 4450 | 5700 | 3700 | 4450 | 5700 | 3700 | 4500 | 5700 | |
| 高 | mm | 1650 | 1900 | 2150 | 1650 | 1900 | 2150 | 1650 | 1900 | 2150 | |
| 机床重量 | Kg | 3500 | 4500 | 7500 | 4000 | 5000 | 8000 | 7000 | 9000 | 11000 | |
应用领域
